Wi-CONNECTY(ワイ コネクティ)

△とは
  • △…受注生産品

センサと連動する無線制御システムでLED照明を調光コントロール

センサで人や車を検知しての調光制御や、スマホ・タブレット、PCからの操作、タイムスケジュール設定でのコントロールも可能になりました。
必要なときに必要な明るさを提供することで、夜間の安全と節電を両立させる「屋外向け簡易無線制御システム」です。

  • 駐車場照明
  • 構内照明
  • バックヤード照明

[Video]屋外無線照明システム 導入施設のご紹介(日本体育大学) 4:59

特長

親機と子機の間を無線化

無線システム親機と無線システム子機を使用することで制御通信を無線化(約1.5kmまで)できます。
親機と、4タイプの子機を組合せて構成します。
センサが人や車を感知したとき、センサに接続された子機から親機に入力信号(センサ信号)が送信されます。センサ信号を受信した親機は、子機に照明の制御信号を送り返して、子機に接続された照明器具を調光します。

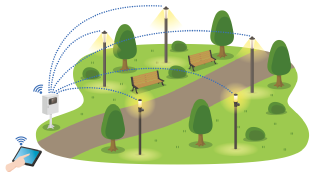

親機はウェブブラウザ画面操作ですので、お手持ちのPCがご使用いただけます。またスマホやタブレットから操作も可能(見通し約50m(障害物がない場合))。1ホップ約200mで最大8ホップ。センサなどからの無電圧a接点信号を受けるとセンサが親機に信号を送信、制御信号を送り返します。

センサで適時コントロール

必要な時に必要な明るさを提供できるため、店舗や公共の駐車場、コインパーキング、工場の構内通路、トラックヤードなどにおすすめです。

必要な時に明るく100%点灯、不要な時は調光点灯10%点灯

※Wi-CONNECTYが導入可能かどうかの確認のため、施設の現地にて事前の無線環境調査が必要となります。

DALIとは？

施設照明の制御に特化した通信規格国際規格 IEC 62386です。Digital Addressable Lighting Interfaceの頭文字をとって名称がつけられています。メーカを問わないオープンプロトコル(共通言語)として広く普及しています。

※プロトコル：コンピュータ間における信号伝送の通信手順、通信規約。すなわち、コンピュータ同士が会話する言語・ルール。

DALI対応の制御システムとDALI対応形の照明器具を組合せることで、下記が可能です。

  • 調光レベルの設定、変更
  • 点灯パターンの設定、変更
  • 電源故障の検知(LEDチップの故障不点は検知できない場合があります)

DALI対応の制御システム

約1.5kmを1台の親機でカバー

無線通信の距離は最長約200mまで、子機間は最大8ホップまでと、長距離・広範囲をカバーします。長距離でも回り込み特性の高い920MHz帯無線の採用により混信のリスクを抑えます。

ブラウザ機能でPC・タブレットから簡単操作

PCやタブレットを使って、器具の調光やON/OFFの操作をしたり、点灯状態を確認できます。

月(期間・曜日指定可)単位でスケジュール制御

PCやタブレットの操作画面から制御スケジュールを登録してコントロール。センサ接続ではなく、スケジュール登録したパターンでの点灯制御が可能です。

用途に応じた4種類の無線子機

ILSWCK01D〈1出力、1入力〉(子機a)

接点入力はセンサと接続が可能で、センサが人などを検知した時に子機から親機へ信号を送信します。親機で信号を受信することにより、親機から制御信号を子機に送信し、子機に接続されている照明器具を調光できます。

ILSWCK02D〈2出力〉(子機b)

子機1台で2系統の照明器具を制御できます。投光照明など照明器具が近接する場合には、照明器具2台に対して無線子機1台で済むため、無線子機の台数を抑えることができます。

ILSWCK06D〈DALI出力〉(子機c)

62台接続可能(有線)。システム全体で256台まで制御可能。フルカラー器具の場合64台まで。

シンプルなシステム構成で、施工後の調光率変更も可能

ILSWCKZ02D〈DALI出力〉(子機d)

ソケット形子機と対応器具を組合せることで、照明器具を制御(通信距離 50m)できます。ソケット形子機はワンタッチで取付できるため、省施工です。

簡易GUI(グラフィック・ユーザー・インターフェイス)機能に対応

タブレットやPCの照明制御画面において、照明器具が設置されているレイアウト図を表示し、それぞれの照明器具の状態を表示できるため、設置された個別の器具状態を直感的に把握可能です。器具アイコンは最大200個/1画面まで配置することができます。

器具アイコン、点灯時は「青」上段は調光率、消灯時は「灰」、未接続(親機と子機(器具)の通信が成立していない状態)時は「赤」。調光アイコンの他にON/OFFアイコンもあります。

※簡易GUI機能は特注対応です。

無線式スイッチ

4つのボタンにそれぞれパターンを登録可能
無線式スイッチ

スマートフォン・タブレット操作以外に無線式スイッチを使用し、制御盤からの制御線を新規に追加することなくスイッチを追加できます。スイッチを押した力で発電し電波を出力しますので、電池などの蓄電池を使用せずメンテナンスフリー・環境に配慮したスイッチです。

※無線式スイッチ対応親機は、別途オプション追加が必要です。

無線式スイッチは親機と920MHz帯で約30m通信可能。子機や照明器具とはつながりません。

リトライ機能

DALI出力子機は、制御信号と器具状態を合わせて監視します。
一致しない場合にはリトライすることにより制御の取りこぼしを回避します。

調光方式の切替えが可能

DALI対応器具はリニア入力調光とログ入力調光が存在します。その両方に対応できるようにするため、DALI出力子機側でログ／リニア出力を切替え可能にしました。
出荷後にウェブブラウザ画面上で切替えることができます。

ラインアップ

Wi-CONNECTY親機

ブラウザ画面や無線スイッチによる操作入力やスケジュール設定による子機への無線送信ユニット

ILSWCM04D/OUT 親機
(旧形式：ILSWCM04C/OUT)

ILSWCM04D/OUT-WS 親機無線式スイッチ対応形

△オーダー

  • 屋内・屋外用
子機接続台数 最大100台まで
制御アドレス数 最大256アドレスまで(白色1アドレス、フルカラー4アドレス)
耐雷サージ 15kV(コモンモード)
設置環境 屋内・屋外用(IP44)
使用温度範囲 -20℃～+40℃
無線到達距離 約200m/1ホップあたり※
無線プロトコル IEEE.802.15.4g
周波数 920MHz
伝送方式 双方向
定格入力電圧 100～200V±10％
定格周波数 50/60Hz共用

※周辺環境により変動します。

ILSWCM04D 親機
(旧形式：ILSWCM04C)

ILSWCM04D-WS 親機無線式スイッチ対応形

△オーダー

  • 屋内用
子機接続台数 最大100台まで
制御アドレス数 最大256アドレスまで(白色1アドレス、フルカラー4アドレス)
設置環境 屋内用
使用温度範囲 -20℃～+40℃
無線到達距離 約200m/1ホップあたり※
無線プロトコル IEEE.802.15.4g
周波数 920MHz
伝送方式 双方向
定格入力電圧 100V±10％
定格周波数 50/60Hz共用

※周辺環境により変動します。

無線スイッチ

T-04 ENOCEAN
※個別制御、パターン制御用

△オーダー

設置環境 屋内用
スイッチ数 4点
無線到達距離 最大30m(親機との見通し)
送信周波数 920MHz
使用温度範囲 -10℃～+50℃

※接続可能台数：親機1台につき32台まで

Wi-CONNECTY子機

照明端末につながる無線受信ユニット

ILSWCK01D 子機a (照明制御用出力×1、信号入力×1)
(旧形式：ILSWCK01C)
※点灯／消灯・調光+センサ・ブレーカトリップ監視用

ILSWCK02D 子機b (照明制御用出力×2)
(旧形式：ILSWCK02C)
※点灯／消灯・調光用

ILSWCK06D 子機c (DALI出力×1)
(旧形式：ILSWCK06C)
※点灯／消灯・調光用

△オーダー

  • 屋内・屋外用
耐雷サージ 15kV(コモンモード)
設置環境 屋内・屋外用(IP67)
調光信号 ILSWCK01D・ILSWCK02D：PWM DC12V 1kHz
ILSWCK06D：DALI DC16V 256mA
入力仕様 無電圧接点入力(DC12V 5mA)
使用温度範囲 -20℃～+50℃
定格入力電圧 100～240V±10％
定格周波数 50/60Hz共用

ソケット形子機

ILSWCKZ02D 子機d
(旧形式：ILSWCKZ01C)
※点灯／消灯・調光用

△オーダー

  • 屋内・屋外用
設置環境 屋内・屋外用(IP66)
無線到達距離 50m/1ホップあたり※
調光信号 DALI 2mA以下
定格入力電圧 DC24V
使用温度範囲 -20℃～+50℃

※周辺環境により変動します。

適合照明器具

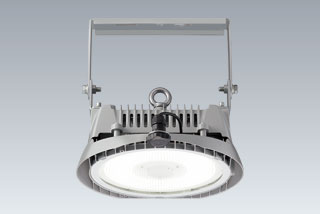

ソケット形子機対応器具

DALI出力子機対応形器具

  • ※特注対応

PWM出力子機対応器具

  • ※特注対応

電波に関するご注意

  • 本製品は、日本国内のみで使用できます。
  • 次の場所では、周囲環境の影響で通信ができない場合があります。
    • 強い磁界、静電気、電波障害が発生する場所
    • 金属製の壁(金属補強材が中に埋め込まれているコンクリートの壁も含む)の部屋
  • 本製品と同じ無線周波数帯の無線機器が、本製品の通信可能エリアに存在する場合、転送速度の低下や通信エラーが生じ、正常に通信できないことがあります。
