UPS 無停電電源装置環境対応形

国産電気自動車で使われたリチウムイオン電池を二次利用することで蓄電池製造時のCO₂排出ゼロを実現

NETIS登録番号：KT-230160-A

無停電電源装置(環境対応形)は、国土交通省が新技術活用を積極的に進めている、新技術情報提供システム(NETIS)に登録されています。

特長

リユースバッテリーの活用

新品のバッテリーでは二酸化炭素排出が消費と処理処分時に加え資源採掘と原料生産と電池生産時に計約100kg CO2-eq/kWhのCO2発生量がありますが、リユースバッテリーでは資源採掘と原料生産と電池生産による二酸化炭素排出が無いため蓄電池製造時のCO2排出がゼロとなります。

SDGsの推進に向けての取り組みとして、リユースバッテリーを活用することで、蓄電池製造時のCO₂排出ゼロを実現しました。リユースバッテリーについては、評価規格「UL1974」(米国の第三者安全科学機関ULが定める電池転用に関する評価規格)の認証を取得した工程で製造されたバッテリーを使用しています。

出典：国立環境研究所　循環・廃棄物のまめ知識　引用加筆

国土交通省令和2年3月機器仕様書	リユースバッテリー容量(kWh)	CO₂排出削減量(kg CO₂-eq/kWh)
70W24h停電補償対応	4.2	420
140W24h停電補償対応	6.3	630
IEA^※算出値		中央値:100kg CO₂-eq/kWh

※IEA(International Energy Agency)：国際エネルギー機関

UPS監視装置による遠隔監視

ブラウザを使った遠隔監視装置として、SNMPプロトコルとウェブを使って管轄内全UPSの監視が行えます。また、当社で開発したウェブサーバを内蔵したプロトコル変換器を活用することで、発電装置などの遠隔監視も可能です。

UPS監視装置地図画面

UPSや発電装置の位置を示すアイコンの表示色で状態を把握でき、クリックすることで現況が把握できます。

UPS監視装置現況画面

現況ボタンをクリックすると、全機器の状況確認が行えます。URLをクリックすると、UPS内のウェブサーバを見にいき、より詳細な状況が確認できます。(当社製UPSの場合)

UPS監視装置履歴画面

履歴ボタンをクリックすると、今までに発生した事象について時系列で確認が行えます。

低温から高温まで対応

周囲温度範囲が-20℃～+50℃と広く、寒冷地域から猛暑地域まで幅広く対応。なお、-20℃の寒冷地においても保温ヒータは不要で、停電補償が可能です。

1ø3W出力機能(オプション機能)

UPS電源出力側に1ø2Wを1ø3Wに変換するトランスを追加することで、道路情報板や1ø3Wが必要な機器に対して無改造で電源供給が可能となりました。

AC200V電源出力機能(オプション機能)

AC200Vの電源出力が可能となりました。また、UPS電源出力側にトランスを増設することでAC400V系の電源出力も可能です。

誘導性負荷接続対応

当社従来品では接続機器側にトランス、コイル、モータなど誘導性負荷を与えるパーツが組み込まれている場合には使用できませんでしたが、これらの機器に対しても電源供給が可能になりました。

自立式・支柱共架式に対応

同一きょう体で自立式・支柱共架式(背面・左右側面)に対応。

機器状態の確認と記録

各種状態監視データ(ログデータ)をmicroSDカード^※に記録できます。ウェブブラウザによる遠隔監視も可能です。

※microSDは、SD-3C, LLCの商標です。

仕様

項目		UPSR42 (令和2年3月機器仕様書70W24h停電補償対応)	UPSR63 (令和2年3月機器仕様書140W24h停電補償対応)
定格出力容量		1kVA/1kW^※1
運転方式		常時商用給電
交流入力	定格入力電圧	交流単相2線式 100V
	入力電圧範囲	AC100V±10%
	入力周波数	50/60Hz±3Hz
	最大入力電流	18A以下
切替	切替時間	10ms以下
切替	切替方式	商用同期
交流出力	給電方式	商用バイパス給電
	出力電圧	交流単相2線式 100V(商用入力電圧による)
	定格周波数	50/60Hz±3Hz(商用周波数による)
停電補償時出力	給電方式	インバータ給電
	出力電圧	交流単相2線式 100V±3V
	定格周波数	50/60Hz±0.5Hz
	定格出力電流(定格負荷)	10A
	出力波形	正弦波
	インバータ変換効率(定格負荷)	90％以上
バッテリー	種類	リチウムイオンマンガン電池モジュール(リユースバッテリー国内メーカー品使用)、安全性要求事項(JIS C 8715-2)に準拠
	容量	80Ah	120Ah
	容量	4.2kWh	6.3kWh
	公称電圧	DC52.5V
	期待寿命	約10年^※2
雷害対策		サージ防護装置(SPD)を実装、クラスⅡ(JIS C 5381-11)
周囲温度・湿度		-20℃～+50℃ 10～90％RH以下(結露なきこと)
標準オプション		IP監視接続機能(SNMPを使ったUPS監視機能)、AC200V出力機能、1ø3W出力機能、塗装色指定、重耐塩塗装指定、外部接点(停電、故障)出力機能、共架バンド、チャンネルベース、ダウントランス(一次側)
外観寸法：W×H×D(mm)		450×900×534	450×1080×534
質量		約175kg	約215kg

※1 力率：1
※2 周囲環境、使用状況により変わります。また、基板類は除きます。

期待寿命(年)

試験条件25℃において、70W24h停電補償対応のUPSR42は使用開始時の連続放電時間は約35時間、約3年経過時は33時間、約6年半経過時は32時間、10年経過時には約31時間。140W24h停電補償対応のUPSR63は使用開始時の連続放電時間は約34時間、約3年経過時は32時間、約7年経過時は31時間、10年経過時には約30時間。

バッテリー放電時間測定

70W24h停電補償対応のUPSR42は内部雰囲気温度が-25℃時の放電時間は約31時間、0℃時は約34時間、25℃時は約35時間、65℃時は約31.5時間。140W24h停電補償対応のUPSR63は内部雰囲気温度が-25℃時の放電時間は約32時間、0℃時は約33.5時間、25℃時は約34時間、65℃時は約33時間。

※放電時間 JIS C 8715-1 準拠試験

システム図

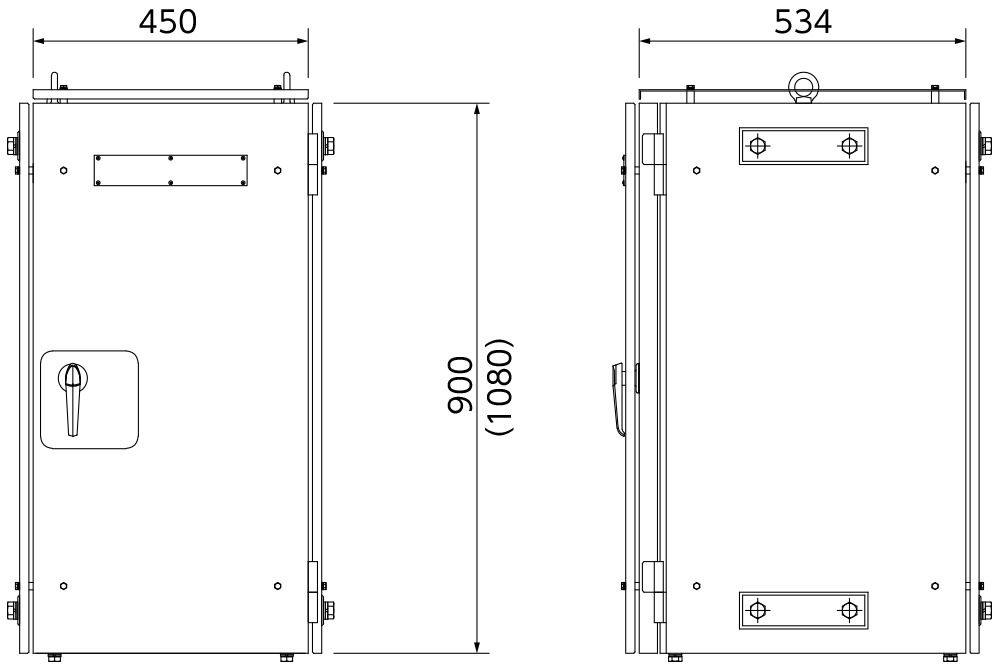

寸法図

( )内はUPSR63の寸法となります。

きょう体材質: ステンレス(SUS304)
メーカー標準色: N-7艶有り

UPS 無停電電源装置 環境対応形

特長
