道路情報表示システム

道を支える、情報のライフライン

刻々と変化する道路状況。交通安全を確保する上では、正確・迅速な道路情報の提供が極めて重要です。
岩崎電気の道路情報表示板は、各種道路情報をドライバーに素早く伝えます。
道路の効率的運用、気象情報通知、交通混雑緩和、事故防止など、交通上のさまざまな課題解決に寄与するシステムです。

※このシステムでは光回線やNTT回線等を利用し、管理事務所の主制御機から各種表示板の遠隔制御・監視が行えます。

特長

省エネ性能の向上

表示ユニットのみならず、電源回路や制御回路等、使用部品をひとつひとつ見直すことで、省エネ性能を向上させています。

多色表示に対応

従来からの3色表示だけでなく、マルチカラー(15色又は7色)による多色表示にも対応できます。

ハイブリッド電源方式に対応(太陽光発電+商用給電)

太陽光発電により得られた電力をベースに、不足分を商用から補うハイブリッド電源方式とすることもできます。

停電対策

停電時に表示を継続させる必要がある場合、従来は発電機で対応していましたが、支柱共架も可能なリチウムイオン電池を内蔵した「UPS 無停電電源装置」を利用することもできます。
電池容量が7.45kWhのUPS6000であれば、NHL7形表示板を24時間停電補償することが可能です。

表示機能の拡張^※

※BL(三窓式、一窓式)を除く

機能追加で対応可能

文字配列均等化機能

文字数に応じて自動で均等配列及びセンタリングを行います。

点灯時間均等化機能

文字表示の際、15分毎に文字の線幅(30mm)だけ上下左右に移動し、特定のLEDだけ連続点灯して劣化するのを防ぎます。

表示文字維持機能

表示ユニット2個までの異常においては、自動的に不良表示ユニットを回避して表示を継続します。

道路情報表示板形式

国土交通省向け

表示板形式	表示板外観	消費電力	外観寸法(W×H×D) 機器重量	表示方式

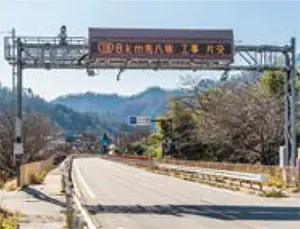

NHL1V4		250VA	2380×2220×300mm 640kg	4文字相当×4段表示 シンボル+上段4文字表示 固定画面 フリーパターン表示 固定項目(機側操作のみ)
HLM1		260VA

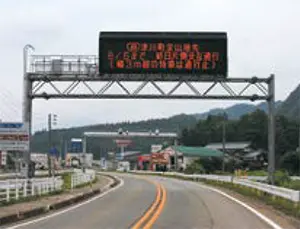

NHL2V4		320VA	3180×2220×300mm 830kg	6文字相当×4段表示 シンボル+上段6文字・中下段3文字表示 固定画面 フリーパターン表示 固定項目(機側操作のみ)
HLM2		330VA

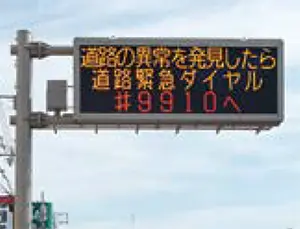

NHL3V4		360VA	4620×1740×300mm 990kg	9文字相当×3段表示 シンボル+6文字3段表示 固定画面 フリーパターン表示 固定項目(機側操作のみ)
HLM3		370VA

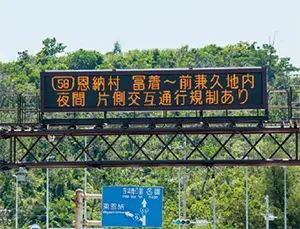

NHL4V4		370VA	7020×1260×300mm 1160kg	14文字相当×2段表示 シンボル+12文字2段表示(オプション) 固定画面 フリーパターン表示 固定項目(機側操作のみ)
HLM4		380VA
NHL5V4		510VA	7020×1740×300mm 1470kg	14文字相当×3段表示 シンボル+11文字3段表示 固定画面 フリーパターン表示 固定項目(機側操作のみ)
HLM5		530VA

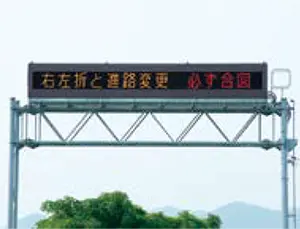

NHL6V4		220VA	7020×980×300mm 1000kg	14文字相当×1段表示 フリーパターン表示 固定項目
HLM6		230VA

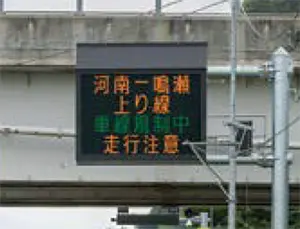

NHL7V4		220VA	3660×1260×300mm 640kg	7文字相当×2段表示 シンボル+5文字2段表示(オプション) 固定画面 フリーパターン表示 固定項目
HLM7		230VA

共通仕様

• ※消費電力はヒータなし、点灯率35％橙色(白色)表示時。
• ※1 NHL6V4・HLM6は固定画面非対応。
• ※2 NHL4V4・HLM4、NHL7V4・HLM7はシンボル表示オプション。NHL6V4・HLM6はシンボル表示非対応。

地方自治体向け

表示板形式	表示板外観	消費電力	外観寸法(W×H×D) 機器重量	表示方式
NHL6		3色仕様時220VA 7色仕様時230VA	7020×980×300mm 1000kg	14文字相当×1段表示 固定画面 フリーパターン表示 固定項目
NHL7		3色仕様時220VA 7色仕様時230VA	3660×1260×300mm 640kg	7文字相当×2段表示 固定画面 フリーパターン表示 固定項目

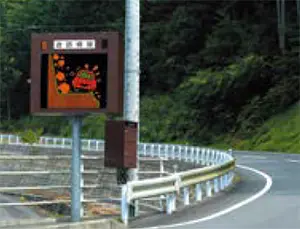

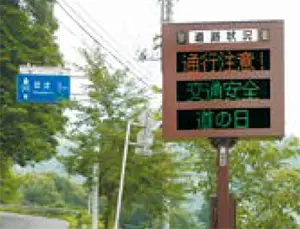

BL:三窓式		3色仕様時190VA 7色仕様時260VA	1600×1400×450mm 480kg	5文字相当×3段表示 固定項目 フリーパターン表示(オプション)
BL:一窓式		3色仕様時230VA 7色仕様時320VA	1600×1400×450mm 540kg	5文字相当×4段表示 固定項目(シンボル連動) 固定画面(オプション) フリーパターン表示(オプション)

共通仕様

※BL:三窓式は固定画面非対応。
