小形・軽量で国土交通省ガイドライン「タイプa」にも対応する配光性能
LED道路灯「LEDioc ROAD S(レディオック ロード エス)」をリニューアル
2024年10月7日
岩崎電気は、国土交通省ガイドライン※1対応の小形LED道路灯「LEDioc ROAD S(レディオック ロード エス)」16形式をリニューアルし、10月1日より受注開始しました。
「レディオック ロード エス」は、国土交通省ガイドラインの設計条件を満足する光学性能を有する電源ユニット内蔵形のLED道路灯です。
リニューアルにより、小形・軽量でありながらもガイドライン「タイプa (2車線 1.0cd/m²)」に対応し、角度可変機能も追加しました。
また、灯具上部にはセンサが取付可能なソケットを装備しました。
ソケットには、自動点滅センサを装着することで、従来のように別置の自動点滅器を設置する作業も不要となりました。
また、当該ソケットには無線子機(ソケット形)も装着可能です。
当社の無線調光システム「Wi-CONNECTY(ワイ コネクティ)」と組合せることで、無線制御による調光などのスマート化も可能です。
主な特長
国土交通省ガイドライン「タイプa」適合をラインアップに追加
平均路面輝度1.0cd/m²(2車線)の設計条件も対応できるようになりました。
小形・軽量化
「レディオック ロード」シリーズと比べて、1回りコンパクトなボディです。
既設のアームに取付け可能
ø34.0※2、ø48.6、ø60.5㎜のアームに適合。
径を選ばず置換えが可能です。
※2 ø34.0の場合は、ボルトセットを別途手配する必要があります。

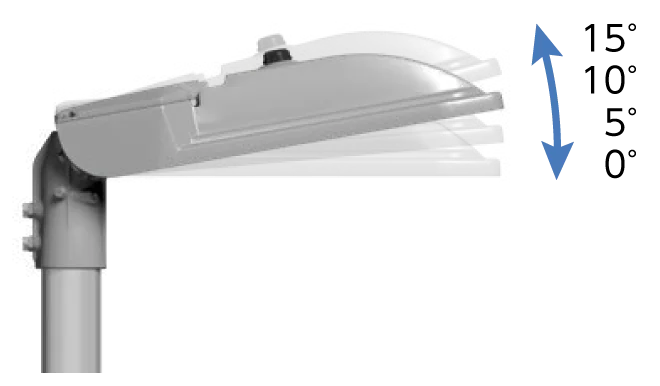

設置時・設置後の調整に対応する角度可変機能
ポールヘッド形・アーム取付形のどちらも灯具の角度を変更できます。
設置後に車線拡幅やポール仕様が変更となった場合でも、灯具側でフレキシブルに対応することができます。(0°、5°、10°、15°)
灯具取付方式の兼用構造
ポールヘッド形とアーム取付形のクランプ部は共通部材のため、取付方式に変更が生じたとしても、組替えることができます。

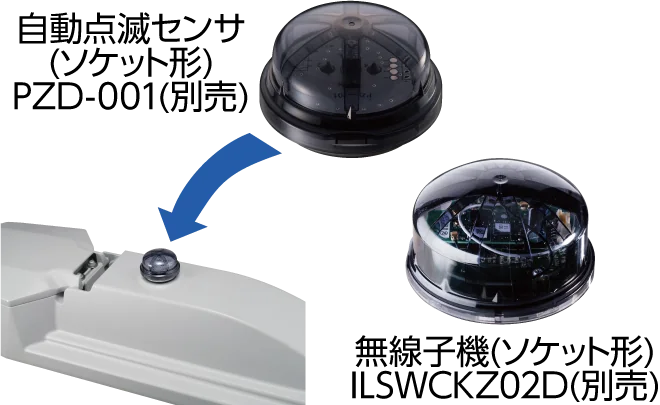

自動点滅センサ(ソケット形)と組合せて照明制御
全品種の灯具上部にセンサ取付用ソケットを搭載しています。
自動点滅センサ(ソケット形)と組合せることで、周囲の明るさを検知し灯具のON/OFF制御が可能です。
また、無線子機(ソケット形)を装着し、当社の無線調光システム「Wi-CONNECTY」と組合せることで、無線制御による調光などのスマート化も可能です。
※1 「道路・トンネル照明器材仕様書・同解説」(平成30年版(一社)建設電気技術協会)適合
「LED道路・トンネル照明導入ガイドライン(案)」(平成27年3月 国土交通省)適合
「道路・トンネル照明器材仕様書・同解説」(平成30年版(一社)建設電気技術協会)において、LED道路照明・トンネル照明の技術仕様の形式が設定されました。
「レディオック ロード エス」は、建電協形式に適合しています。
ラインアップ
| 配光 | ガイドライン 設置条件 | 建電協会形式 | 取付形 | 形式 | 器具光束(ℓm) | 消費電力(W・最大) | 皮相電力(VA・最大) | 固有エネルギー消費効率(ℓm/W) | 質量(kg) |
|---|---|---|---|---|---|---|---|---|---|
| 連続照明用 | k・ℓ・q' | KCE050-2(-J) | ポールヘッド | E77291SAJ9H/K05L | 6000 | 36.8 | 38 | 163.0 | 6.3 |
| E77291SAJ9H/K05L/DB | |||||||||
| アーム | E71291SAJ9H/K05L | ||||||||
| E71291SAJ9H/K05L/DB | |||||||||
| f・g・o・q ・s・u | KCE070-2(-J) | ポールヘッド | E77291SAJ9H/K07L | 8400 | 52.7 | 56 | 159.3 | 6.3 | |
| E77291SAJ9H/K07L/DB | |||||||||
| アーム | E71291SAJ9H/K07L | ||||||||
| E71291SAJ9H/K07L/DB | |||||||||
| a・b・n・p・r・t〔h・i・j〕 | KCE100-2(-J) | ポールヘッド | E77291SAJ9H/K10L | 11800 | 73.0 | 76 | 161.6 | 6.4 | |
| E77291SAJ9H/K10L/DB | |||||||||
| アーム | E71291SAJ9H/K10L | ||||||||
| E71291SAJ9H/K10L/DB | |||||||||
| 交差点照明用 | q' | KCE050-2C(-J) | ポールヘッド | E77291SAJ9H/K05C | 6000 | 36.8 | 38 | 163.0 | 6.3 |
| E77291SAJ9H/K05C/DB | |||||||||
| アーム | E71291SAJ9H/K05C | ||||||||
| E71291SAJ9H/K05C/DB | |||||||||
| q ・s・u | KCE070-2C(-J) | ポールヘッド | E77291SAJ9H/K07C | 8400 | 52.7 | 56 | 159.3 | 6.3 | |
| E77291SAJ9H/K07C/DB | |||||||||
| アーム | E71291SAJ9H/K07C | ||||||||
| E71291SAJ9H/K07C/DB | |||||||||
| p・r・t | KCE090-2C(-J) | ポールヘッド | E77291SAJ9H/K09C | 11800 | 73.0 | 76 | 161.6 | 6.4 | |
| E77291SAJ9H/K09C/DB | |||||||||
| アーム | E71291SAJ9H/K09C | ||||||||
| E71291SAJ9H/K09C/DB | |||||||||
| 歩道照明用 | 平均路面輝度5ℓx (水銀ランプ100W相当) | KHE015(-J) | ポールヘッド | E77292SAN9H/H015 | 2650 | 17.8 | 19 | 148.8 | 5.8 |
| E77292SAN9H/H015/DB | |||||||||
| アーム | E71292SAN9H/H015 | ||||||||
| E71292SAN9H/H015/DB | |||||||||
| 平均路面輝度10ℓx (水銀ランプ200W相当) | KHE030(-J) | ポールヘッド | E77292SAN9H/H030 | 4800 | 29.2 | 31 | 164.3 | 5.9 | |
| E77292SAN9H/H030/DB | |||||||||
| アーム | E71292SAN9H/H030 | ||||||||
| E71292SAN9H/H030/DB |
- ※消費電力及び皮相電力は、入力電圧200V時の光束維持時間末期における最大値を示します。
- ※ガイドライン設置条件内の〔 〕は、クランプ角度を出荷時から+5°変更することにより満たす条件を示します。出荷時ポールヘッド形は10°、アーム形は5°に設定されています。
共通仕様
- カットオフ(連続照明、交差点照明用)
- 初期光束補正機能(連続照明、交差点照明用)
- 電源ユニット内蔵形
- 重耐塩仕様
- 定格入力電圧
- 100～240V対応
- 定格周波数
- 50/60Hz共用
- 光源色
- 昼白色(5000K)
- 平均演色評価数
- Ra70
- 本体
- アルミダイカスト
- 前面ガラス
- 強化ガラス(連続照明、交差点照明用)
- 前面グローブ
- アクリル(歩道照明用)
- ポール挿入寸法
- ø34.0・ø48.6・ø60.5(挿入寸法120mm)
※ø34.0の場合は、ボルトセットを別途手配する必要があります。
- 仕上色
- グレイ、ダークブラウン(/DG)
- 保護等級
- 灯具IP23、LEDユニット収納部IP66(歩道照明用はIP65)
- 耐雷サージ
- 15kV(コモンモード)
- 初期光束補正率
- 0.80(連続照明、交差点照明用)
- 使用温度範囲
- -20℃～+40℃
- 光束維持時間
- 60000時間(光束維持率80％)
落下防止ワイヤ同梱
グリーン購入法適合品

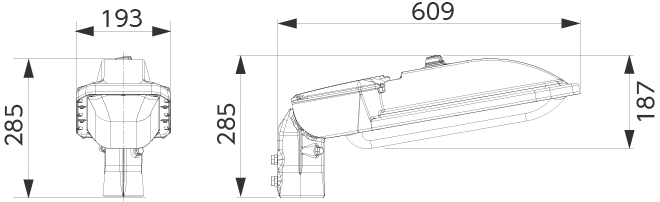

寸法図(単位：mm)
連続照明、交差点照明用
歩道照明用
オプション

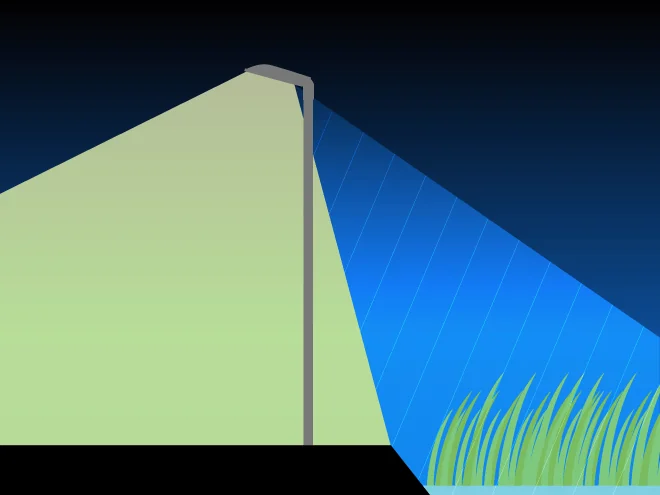

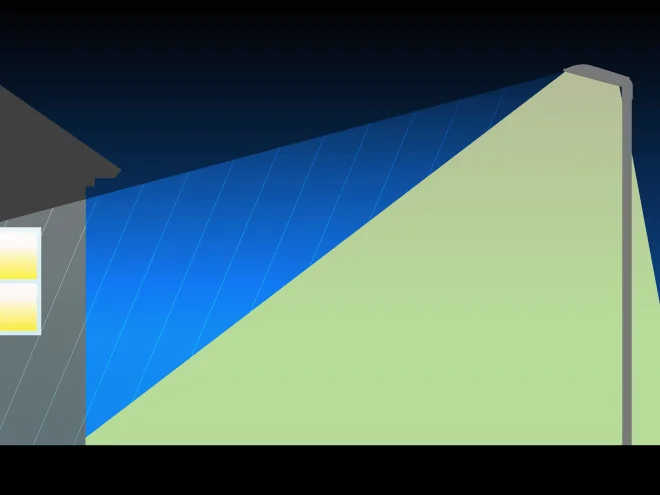

前方後方兼用遮光ルーバ
YL1029(連続照明、交差点照明用)
YL1030(歩道照明用)

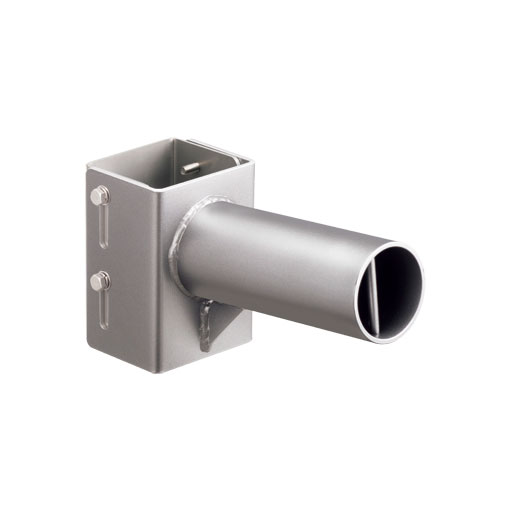

取付金具ラインアップ
ポールトップ金具
電柱共架用金具
壁付用金具
詳細情報
- ※LEDには、ばらつきがあるため同一形式においても光色、明るさが異なる場合があります。
- ※商品改良のため、仕様・外観を予告無しに変更することがあります。
- ※光束維持時間は設計値であり、その値を保証するものではありません。
- ※特性値は周囲温度25℃時の値です。周囲温度により特性値は変わります。
