従来品の1/3の大きさで1.2倍の明るさを実現
防爆形LED照明器具「LEDioc EX VELNO (レディオック EX ヴェルノ)」を新発売
2021年4月15日
岩崎電気株式会社は、ゾーン1(第一類危険箇所)とゾーン2(第二類危険箇所)で使用可能な防爆形LED照明器具「LEDioc EX VELNO (レディオック EX ヴェルノ)」を新発売。4月より受注開始しました。
「レディオック EX ヴェルノ」は、新発想の独自構造で、従来の防爆形蛍光灯器具と比較して※1、器具全長は1/3以下、質量は1/2以下と、業界最小クラス※2のコンパクトな設計を実現した厚生労働省型式検定合格品です。
器具が小さいため、省施工であり、従来品では設置が難しかった配管の隙間や狭い通路などに設置可能です。また補助光源としてピンポイントで使用できるほか、ベースライトとしても使用可能です。
省エネ性能の目安である固有エネルギー消費効率は166.7ℓm/Wを達成※3。従来品と同等以上の明るさで、消費電力を約62％削減し、ランニングコストを大幅に低減します。また、70％の段調光機能により、必要に応じて明るさを切り替えることでさらなる節電が可能です。さらに使用温度範囲は-20℃～+50℃に対応しており、常時50℃の高温環境でご使用いただけます。
ラインアップは、2種類の明るさタイプ[Hf32W×2灯用(高出力形)相当、Hf32W×1灯用(高出力形)相当]と、2つの耐雷サージ仕様(4kV、15kV)、取付方法が異なる計40品種を用意。用途に合わせて選定できます。
「レディオック EX ヴェルノ」は、従来品では設置が難しかった場所の照明、施工作業負荷の軽減、ゾーン1・ゾーン2でのLED化、節電に貢献します。
- ※1 レディオック EX ヴェルノ (EXICL1042SA9-22)と、当社従来品、防爆形蛍光灯照明器具 (EXIHF1422EFU9-22)の比較値。
- ※2 2021年3月時当社調べ。
- ※3 Hf32W×2灯用(高出力形)相当において。

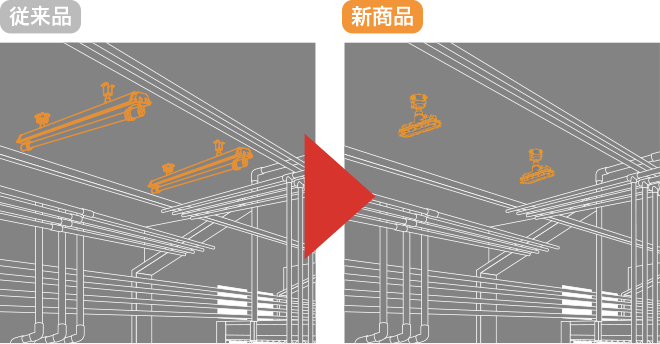

これまでの防爆形照明器具では設置が難しかった場所(配管の隙間や狭い通路など)にも設置可能です。
特長
軽量・コンパクト設計
業界最小クラスのコンパクト設計※2。従来品(1420mm、14.9kg)と比較して、電源ユニット内蔵形で、器具長さ1/3以下の398mm、器具質量は6.6kgで50％以下の軽量化※1を実現。施工時の作業負担を減らし建築物にかかる負担も軽減します。
- ※1 レディオック EX ヴェルノ (EXICL1042SA9-22)と、当社従来品、防爆形蛍光灯照明器具 (EXIHF1422EFU9-22)の比較値。
- ※2 2021年3月時当社調べ。
ゾーン1・ゾーン2対応で高効率
ゾーン1とゾーン2で使用可能。省エネ性能の目安である固有エネルギー消費効率は、166.7ℓm/Wを達成※3。防爆形蛍光灯照明器具に比べて、消費電力を約62％削減し、ランニングコストの低減に貢献します。
- ※3 Hf32W×2灯用(高出力形)相当において。
常時50℃高温対応
従来品※4は環境温度40℃までの対応でしたが、新商品は全てのラインアップで常時50℃の高温対応可能です。年間を通して高温になりやすい工場内の環境にも対応いたします。
- ※4 当社従来品 (EXIHF1422EFU9-22)。
段調光機能付き
所定の電源操作により、70％の段調光が可能です。必要に応じた明るさ切り替えで、さらに節電に貢献します。
落下防止ワイヤを標準付属
安全性の向上のため、落下防止ワイヤを標準付属します。
主な仕様「標準タイプ(耐雷サージ4kV)」のみ抜粋
| 器具タイプ | 明るさタイプ | セット形式 | 希望小売価格(税別) | 質量 |
|---|---|---|---|---|
直付形 | Hf32W×2灯用(高出力形)相当 | EXICL1042SA9-22 | △￥127,500 | 6.6kg |
| Hf32W×1灯用(高出力形)相当 | EXICL1022SA9-22 | △￥121,500 | ||
パイプ吊形 | Hf32W×2灯用(高出力形)相当 | EXICL2042SA9-22 | △￥127,500 | 7.6kg |
| Hf32W×1灯用(高出力形)相当 | EXICL2022SA9-22 | △￥121,500 | ||
40°ブラケット形 | Hf32W×2灯用(高出力形)相当 | EXICL3042SA9-22 | △￥129,200 | 7.3kg |
| Hf32W×1灯用(高出力形)相当 | EXICL3022SA9-22 | △￥123,200 | ||
スタンド形 | Hf32W×2灯用(高出力形)相当 | EXICL8042SA9-L | △￥132,800 | 6.7kg |
| Hf32W×1灯用(高出力形)相当 | EXICL8022SA9-L | △￥126,800 |
※△・・・受注生産品
| 明るさタイプ | 定格光束(器具光束) | 消費電力(200V時) | 固有エネルギー消費効率(200V時) |
|---|---|---|---|
| Hf32W×2灯用(高出力形)相当 | 6020ℓm | 36.1W | 166.7ℓm/W |
| Hf32W×1灯用(高出力形)相当 | 3340ℓm | 20.8W | 160.5ℓm/W |
※上記以外の商品仕様は専用リーフレットなど別途資料でご確認ください。
共通仕様
| 本体 | アルミダイカスト |
|---|---|
| 前面ガラス | 強化ガラス |
| 仕上色 | グレイ(マンセルN7) |
| LEDモジュール寿命 | 60000時間(光束維持率90％) |
| 光源色 | 5000K相当(昼白色タイプ) |
| 落下防止ワイヤ同梱 | |
| 平均演色評価数 | Ra83 |
|---|---|
| 入力電圧 | 100～242V対応 |
| 周波数 | 50/60Hz共用 |
| 耐雷サージ | 標準タイプ：4kV(コモンモード) 耐雷サージ15kVタイプ：15kV(コモンモード) |
| 使用温度範囲 | -20℃～+50℃ |
IEC規格適合
厚生労働省型式検定 合格品
防爆構造記号：ExdbⅡB + T6
機器保護レベル：EPL Gb
保護等級：IP65
寸法図 (直付形)
※単位：mm
- ※LED照明器具の特性上、代替対象である従来器具の照度と同等ですが、人が空間全体で感じる明るさとは異なる場合があります。
- ※LEDには、ばらつきがあるため同一形式においても光色、明るさが異なる場合があります。
- ※商品改良のため、仕様・外観を予告無しに変更することがあります。
- ※LEDモジュール寿命は設計寿命であり、その寿命を保証するものではありません。
- ※特性値はすべて周囲温度25℃時の値です。周囲温度により特性値は変わります。
