国内業界初！防爆エリアで使用できる常時・非常時兼用タイプをLEDで！
「LEDioc(レディオック) 防爆形非常用LED照明器具(蛍光灯代替)」を発売
2018年2月20日
岩崎電気株式会社は、防爆エリアの非常用蛍光灯から代替可能なLED非常用照明器具、「LEDioc 防爆形非常用LED照明器具(蛍光灯代替)」、計18機種を2月20日より発売します。
「LEDioc 防爆形非常用LED照明器具(蛍光灯代替)」は、第一類危険箇所(ゾーン1：1種危険場所)と、第二類危険箇所(ゾーン2：2種危険場所)において、非常用蛍光灯のLED化が実現できる国内業界初※1の防爆形非常用LED照明器具です。
※1：2018年1月現在。当社調べ
当該商品は、停電時に内蔵蓄電池で点灯する「非常用照明部」と、通常の照明として点灯する「常用照明部」で構成され、これまではそれぞれ別に設置していた器具をLEDで一体化しました。従来蛍光灯器具に比べても、コンパクトで軽量化を実現しています。
※当社(EXLA1011SA9-22)との比較。
ラインアップは、明るさが2種類、取付タイプ3種類(直付形、パイプ吊形、ブラケット形)、適合電線管寸法3種類(16、22、28mm)の計18機種です。
「LEDioc 防爆形非常用LED照明器具(蛍光灯代替)」主な特長
防爆形の照明器具と非常灯を両立
防爆エリアで使用可能な、蛍光灯代替非常用LED照明器具。
これまで防爆エリアで使用可能な非常用LED照明器具は、非常時のみ点灯する白熱代替タイプのみでしたが、当該商品は常用時も防爆形蛍光灯の代替として使用できる国内業界初のLED非常用照明器具です。
軽量コンパクト
非常用照明と常用照明の両立を図りながら、従来品以下の小形軽量設計。
防爆形非常用Hf蛍光灯と比較し、本体長さ1420mmから約24％サイズダウンの1075mm。
質量では19.0kgから約21％軽量化の15.0kg。
運搬、取り付け時、天井への負荷を軽減しています。
※当社(EXIHFA1422EU9-22)との比較。
簡単メンテナンス
非常灯の充電状態を確認できる充電モニタ付で、常用照明部が点灯している時は、非常用照明部の緑色LEDが点灯し、正常に充電していることを確認できます。
蓄電池交換の際も、器具を取り付けたまま、簡単に電池交換が可能です。
3つの取付タイプと2つの取付ピッチ
取付タイプは、直付形、パイプ吊形、ブラケット形の3種類。
それぞれ500mm、800mmの2つの取付ピッチに対応しています。

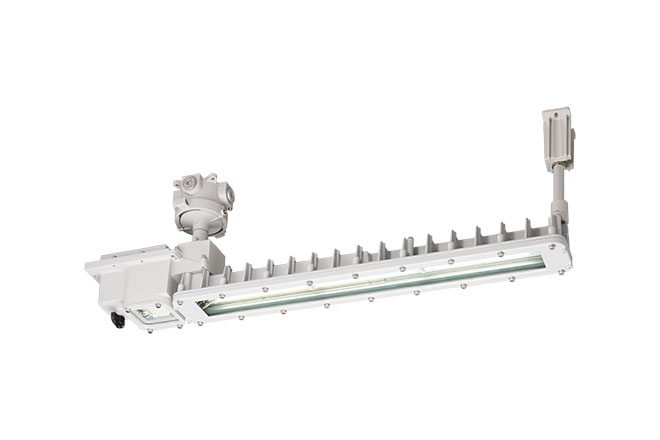

直付形

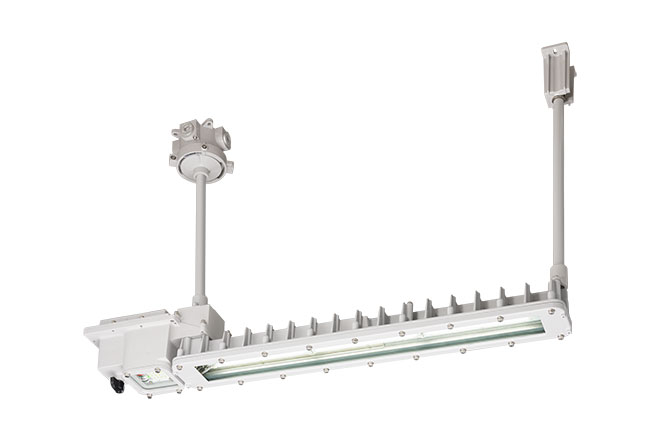

パイプ吊形

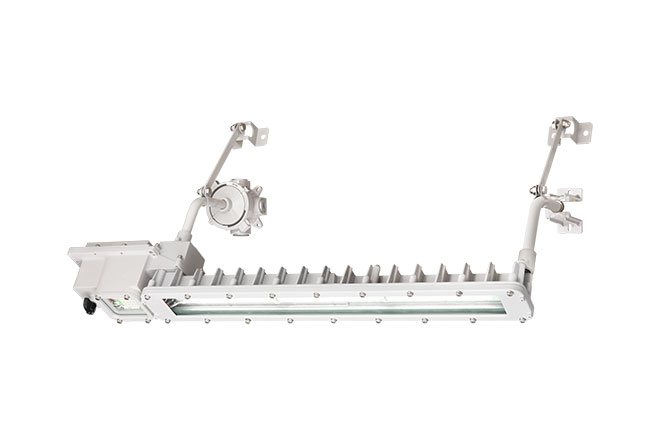

ブラケット形
電圧フリー
入力電圧100V～242Vに対応、現場での電圧確認が不要です。
保護等級IP65
軒下や、屋外通路でも使用可能な、IP65。
環境負荷の低減と消費電力の削減
水銀フリー光源のLED、カドミウムフリーの蓄電池、ニッケル水素電池を採用。
環境負荷物質の含有量を大幅に低減し、地球環境保全に貢献します。
また、LED化により、消費電力を約53％削減します。
※当社従来品：EXIHFA1422EU9-22(消費電力：95.3W)と、当該EXICLA1041SA9-22(消費電力：44.6W)、200V時の比較。
「LEDioc 防爆形非常用LED照明器具(蛍光灯代替)」(直付形)主な仕様
※他12機種は別途
| 姿図 | 直付形 | ||
|---|---|---|---|
| 明るさタイプ | Hf32W2灯用(高出力形)相当 | Hf32W1灯用(高出力形)相当 | |
| セット形式 | 適合電線管寸法16 | EXICLA1041SA9-16 | EXICLA1021SA9-16 |
| 適合電線管寸法22 | EXICLA1041SA9-22 | EXICLA1021SA9-22 | |
| 適合電線管寸法28 | EXICLA1041SA9-28 | EXICLA1021SA9-28 | |
| 希望小売価格 | 280,000円(税抜) | 274,000円(税抜) | |
| 防爆構造番号 | ExdⅡBT6 | ||
| 保護等級 | IP65 | ||
| 入力電圧 | 100V～242V | ||
| 周波数 | 50/60Hz | ||
| 定格光束(常時)(器具光束) | 5270ℓm | 2770ℓm | |
| 非常時光束 | 2150ℓm | ||
| 消費電力 | 100V | 45.6W | 26.1W |
| 200V | 44.6W | 25.9W | |
| 242V | 44.6W | 26.0W | |
| LEDモジュール寿命 | 60000時間(光束維持率97％) | ||
| 光源色 | 5000K相当(昼白色タイプ) | ||
| 平均演色評価数 | Ra83 | ||
| 使用温度範囲 | 5℃～35℃ | ||
| 質量 | 15kg | ||
| その他仕様 |
蓄電池：ニッケル水素電池(H6-SW) DC7.2V 3300mA 充電モニタ：緑色LED 点検スイッチ付 | ||
希望小売価格
希望小売価格：272,200円～280,000円(税抜)
共通仕様
| 本体 | アルミダイカスト |
|---|---|
| 位置ボックス | アルミダイカスト |
| 仕上色 | グレイ(マンセルN7) |
| 前面ガラス | 強化ガラス |
| 電源ユニット内蔵形 | |
外寸図(直付形) (mm)
- ※LEDには、ばらつきがあるため同一形式においても光色、明るさが異なる場合がありますので、ご了承ください。
- ※商品改良のため、仕様・外観を予告無しに変更することがありますのでご了承ください。
- ※特性値はすべて周囲温度25℃時の値です。周囲温度により特性値は変わります。
- ※LEDモジュール寿命は設計寿命であり、その寿命を保証するものではありません。
