屋外環境下でも使用可能な防水形(IP44)LEDラインユニット照明器具
『LEDioc MULTILINE (レディオック マルチライン)』を発売
2015年7月1日
岩崎電気株式会社は、屋外環境下でも使用可能な蛍光灯代替の防水形LEDラインユニット照明器具『LEDioc MULTILINE (レディオック マルチライン)』を7月1日より発売します。
『LEDioc MULTILINE』は、防水性能が求められる屋外や水の飛沫のある工場などで使用できる保護等級IP44※1(防沫形)のLED照明器具です。

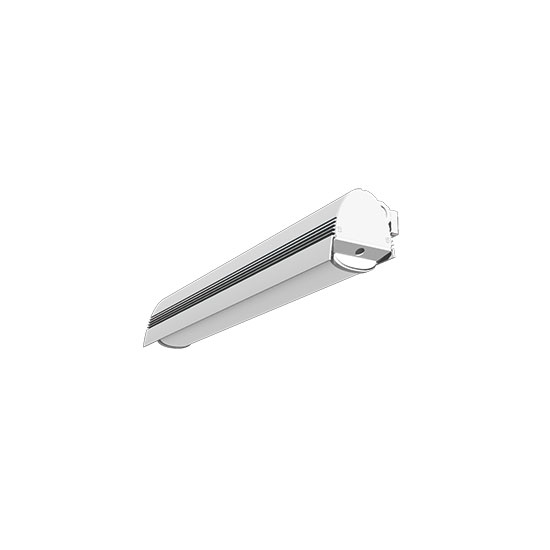

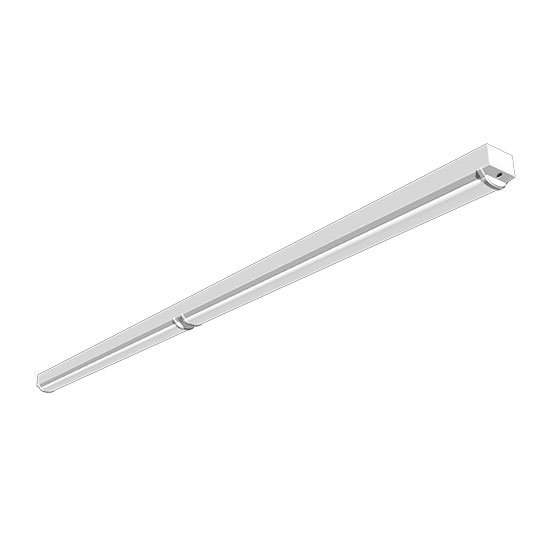

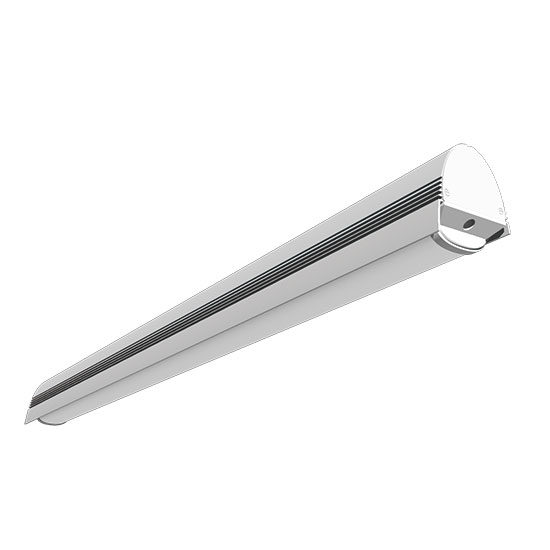

器具形状は、さまざまな施設に対応するトラフ形と角度可変機能を有したブラケット形の2種類、明るさは蛍光灯Hf16W高出力形×1灯相当からHf86W×2灯相当までの幅広い品種をラインアップしています。
発売済のLEDioc LEDベースライト(LEDユニット一体形)152機種に『LEDioc MULTILINE』18機種を新たに発売したことで、LEDベースライトのラインアップが更に充実しました。
従来のLEDベースライトでは対応が難しかった直接雨風の当たる屋外施設や駅のホーム、建屋のファサード周り、高温環境で蒸気の発生する工場や作業場など厳しい環境下でも幅広く採用できます。
*『LEDioc MULTILINE』は、東京ビッグサイトで開催される展示会“総務・人事ワールド2015”の中の「第6回 省エネ・節電EXPO」(2015年7月8日～7月10日 1F 西1、2ホール)に出展し展示いたします。
- ※1 IP44：人体及び固形物に対する保護等級が4(直径1.0mm以上の外来固形物の侵入に対して保護されている)で、防水に対する保護等級も4(いかなる方向からの水の飛沫によっても有害な影響を受けない)の機能を有しています。
防水形LEDラインユニット照明器具『LEDioc MULTILINE』の主な特長
蛍光灯器具と同等の明るさで大幅な省電力化を実現
固有エネルギー消費効率は、約140ℓm/W(シリーズ最大)と高く、省エネルギーに貢献します。
屋内外の防水機能が必要とされる施設や高温環境に幅広く対応
工場の生産設備稼働時の温度上昇や倉庫などさまざまな施設の日中の高温環境に適合するため、使用温度範囲は-20℃～+40℃と幅広く、夏季の一時的な+60℃※2までの温度上昇にも対応します。
- ※2 夏季の一時的な+60℃までの高温環境に対応します。(常時+60℃は不可)
国際規格CISPR15に準拠してノイズを低減
照明器具から発生するノイズを国際規格CISPR15※3(シスプル15)準拠まで抑制し、無線環境への影響を低減しています。
- ※3 CISPR(シスプル：国際無線障害特別委員会)とは、無線障害の原因となる各種機器からの不要電波(妨害波)に関し、その許容値と測定法を国際的に合意することにより国際貿易を促進することを目的として1934年に設立されたIEC(国際電気標準会議)の特別委員会。CISPR15は、機器(照明を含む)に対して適用される「電気照明及び類似機器の無線妨害波特性の許容値及び測定法」の国際規格。
LEDユニットが交換可能
電源ユニットを搭載したLEDユニット部が交換可能な構造のため、設置後の使用環境の変化や目的・用途変更の際に、照明器具本体はそのままでLEDユニット部だけ交換して簡単に明るさを変えることが可能です。
60000時間の長寿命でメンテナンス費用を削減
LEDモジュール寿命は、弊社ライン形LED照明器具の中で、もっとも長寿命の60000時間(光束維持率85％)を達成しています。
耐雷サージ電圧15kV対応(コモンモード)
屋外で使用する際に照明器具の故障の原因となる誘導雷対策として、耐雷サージ電圧は15kV(コモンモード)と高く、安心してご使用いただけます。
全方向取付ができるエニーポジションタイプ
壁付縦置きや上向きにも設置できる全方向取付けが可能なエニーポジションタイプになっています。
本体の材質は、鋼板、ステンレス、アルミ(ブラケット形のみ)から使用環境によってお選びいただけます。
希望小売価格
29,800～65,800円(LED・電源ユニット込、税抜)
※Hf86W、FLR110W相当タイプはオープン価格
年間販売目標
30,000台
防水形LEDラインユニット照明器具『LEDioc MULTILINE』のラインアップと主な特性
| タイプ | 形式 | 希望小売価格(税抜) | 定格光束(器具光束) | 消費電力(200V時) | 固有エネルギー消費効率(200V時) | ||
|---|---|---|---|---|---|---|---|
| 形状 | 本体の材質 | 明るさ(相当光源) | |||||
 600mmタイプ | 鋼板 | FL20W×2灯 Hf16W高出力形×1灯 | ELTW21902NPN9 | ￥29,800 | 1850ℓm | 15.0W | 123.3ℓm/W |
| Hf16W高出力形×2灯 (FLR40W×1灯)※4 | ELTW23502NPN9 | ￥34,800 | 3470ℓm | 26.8W | 129.4ℓm/W | ||
 1200mmタイプ | ステンレス | Hf32W高出力形×1灯 | ELTW43801NPN9 | ￥58,000 | 3760ℓm | 26.8W | 140.2ℓm/W |
| Hf32W定格出力形×2灯 | ELTW45701NPN9 | ￥63,000 | 5660ℓm | 40.3W | 140.4ℓm/W | ||
| Hf32W高出力形×2灯 | ELTW47301NPN9 | ￥68,000 | 7330ℓm | 52.0W | 140.9ℓm/W | ||
| 鋼板 | Hf32W高出力形×1灯 | ELTW43802NPN9 | ￥39,800 | 3760ℓm | 26.8W | 140.2ℓm/W | |
| Hf32W定格出力形×2灯 | ELTW45702NPN9 | ￥44,800 | 5660ℓm | 40.3W | 140.4ℓm/W | ||
| Hf32W高出力形×2灯 | ELTW47302NPN9 | ￥49,800 | 7330ℓm | 52.0W | 140.9ℓm/W | ||
 2400mmタイプ | ステンレス | Hf86W×1灯 | ELTW87501NPN9 | オープン価格 | 7520ℓm | 53.6W | 140.2ℓm/W |
| FLR110W×2灯 | ELTW81101NPN9 | 11320ℓm | 80.6W | 140.4ℓm/W | |||
| Hf86W×2灯 | ELTW81501NPN9 | 14660ℓm | 103.8W | 141.2ℓm/W | |||
| 鋼板 | Hf86W×1灯 | ELTW87502NPN9 | 7520ℓm | 53.6W | 140.2ℓm/W | ||
| FLR110W×2灯 | ELTW81102NPN9 | 11320ℓm | 80.6W | 140.4ℓm/W | |||
| Hf86W×2灯 | ELTW81502NPN9 | 14660ℓm | 103.8W | 141.2ℓm/W | |||
 600mmタイプ | アルミ | FL20W×2灯 Hf16W高出力形×1灯 | ELBW21901NPN9 | ￥44,600 | 1870ℓm | 15.0W | 124.6ℓm/W |
| Hf16W高出力形×2灯 (FLR40W×1灯)※4 | ELBW23501NPN9 | ￥49,600 | 3470ℓm | 26.8W | 129.4ℓm/W | ||
 1200mmタイプ | Hf32W高出力形×1灯 | ELBW43801NPN9 | ￥55,800 | 3660ℓm | 26.8W | 136.5ℓm/W | |
| Hf32W高出力形×2灯 | ELBW47301NPN9 | ￥65,800 | 7210ℓm | 52.0W | 138.6ℓm/W | ||
- ※4 明るさはFLR40W×1灯用器具相当(L=1242～1246mm)ですが、ELTW23502NPN9の器具長はL=600mmタイプのためコンパクトになります。
共通仕様
| 保護等級 | IP44 |
|---|---|
| 平均演色評価数 | Ra80 |
| LEDモジュール寿命 | 60000時間 |
| 光束維持率 | 85％ |
| 入力電圧 | 100～242V対応 |
| 調光可否 | 不可 |
| 耐雷サージ | 15kV(コモンモード) |
| 使用温度範囲 | -20℃～+40℃(一時的に+60℃まで使用可能) |
- ※LEDにはバラツキがあるため、光色及び明るさが素子ごとに異なることがありますのでご了承ください。
- ※商品改良のため、仕様・外観を予告無しに変更することがありますのでご了承ください。
- ※特性値はすべて周囲温度25℃時の値です。周囲温度により特性値は変わります。
- ※LEDモジュール寿命は設計寿命であり、その寿命を保証するものではありません。
