HID400W用投光器と同形状、同質量で約70%の省電力化を実現
水銀ランプ250W/400Wと同等の明るさを達成した新型LED投光器を発売
2014年6月30日
岩崎電気株式会社
レディオック フラッド スポラート
岩崎電気株式会社は、水銀ランプ250W/400Wと同等の明るさを達成した、電源ユニット別置形の新型LED投光器『LEDioc FLOOD SPOLART(レディオック フラッド スポラート)』を7月から発売します。
屋外のスポーツ施設照明、学校のグラウンド照明、工場の構内照明、ライトアップなどで多数採用されているHID110～400W用投光器と同形状、同質量(5.7kg)のLED投光器です。
水銀ランプ250W用投光器と同等の明るさを63W、水銀ランプ400W用投光器と同等の明るさを127Wの消費電力で達成。
水銀ランプ400Wと比較した場合、約70％の大幅な省電力化※1を実現します。
既設HID投光器※2の反射板、台座部分を再利用して光源筒のみLEDユニットに交換するリニューアル対応も可能です(2014年8月より)。
LEDモジュールの定格寿命は60000時間。
水銀ランプ(12000時間)と比較し、5倍の長寿命でメンテナンス費用を削減します。
雷による故障を抑制するため、15kVの誘導雷に耐えられるように設計しています。
HID投光器の台座(取付部)と同構造で、HID器具・安定器をLED投光器と電源ユニットに交換する際、既設の架台をそのままお使いいただけます。
受圧面積も同等のため、設置しているコンクリート柱やポールの強度計算・基礎計算が不要です。
前面ガード、ルーバなどHID投光器用アクセサリが、そのまま適合します。
配光は中角タイプ・広角タイプの2種類。
水銀ランプ250Wと400Wの投光器と同等の明るさ※3の2種類で、用途に応じて選べる計4機種をラインアップしました。
水銀ランプ700W/1000W同等の明るさの、LED投光器シリーズの展開も予定しています。
水銀ランプ(Ra40)投光器からレディオック フラッド スポラートに交換した場合、演色性は、Ra70に大幅に向上します。
レディオック フラッド スポラートは、岩崎電気創立70周年を記念して開催する新商品内覧会(8月：名古屋、9月：大阪他)で展示する他、本社ショールーム「i-Labo(アイラボ)※4」(東京都中央区)でもご覧いただけます。
レディオック フラッド スポラートの主な特長
- 水銀ランプ250W/400Wと同等の明るさで大幅な省電力化を実現
- 60000時間の長寿命でメンテナンス費用を削減
- 耐雷サージ電圧15kV対応(コモンモード)
- HID投光器と同形状、同質量で既設架台にそのまま設置可能
- 配光は中角タイプ・広角タイプの2種類、明るさは2種類の4機種をラインアップ
- 演色性はRa70
希望小売価格(税抜)
118,000円(250W相当タイプ) 120,000円(400W相当タイプ)
年間販売目標
10,000台
- ※1：200V入力時の場合の比較。水銀ランプ250W(200V時消費電力：260W)と比較した場合は約75％、水銀ランプ400W(200V時消費電力：415W)と比較した場合は約70％の省電力化を達成します。
- ※2：既設HID投光器のLEDユニット交換リニューアルは、当社型式H373D、H373Sの場合に対応できます。
- ※3：中角タイプは当社型式HID投光器 H373Dと透明形水銀ランプを組合わせた場合、広角タイプはH373Dと蛍光形水銀ランプを組合わせた場合での照度比較です。
- ※4：岩崎電気 東京ショールーム 「i-Labo (アイラボ)」
レディオック フラッド スポラートのラインアップと主な特性
| タイプ | セット型式 (投光器＋電源ユニット) |
希望小売価格(税抜) | ビーム角(1/10) | 定格光束 | 消費電力(200V時) | 固有エネルギー消費効率(200V時) | |
|---|---|---|---|---|---|---|---|
| 1/2照度角 | 入力電流(200V時) | ||||||
| 中角 | 水銀ランプ250W相当タイプ | E30401M/N/SAN8 | ￥118,000 | 66° | 7700ℓm | 63W | 122.2ℓm/W |
| 11° | 0.33A | ||||||
| 水銀ランプ400W相当タイプ | E30402M/N/SAN8 | ￥120,000 | 66° | 13000ℓm | 127W | 102.4ℓm/W | |
| 11° | 0.65A | ||||||
| 広角 | 水銀ランプ250W相当タイプ | E30401W/N/SAN8 | ￥118,000 | 88° | 7700ℓm | 63W | 122.2ℓm/W |
| 15° | 0.33A | ||||||
| 水銀ランプ400W相当タイプ | E30402W/N/SAN8 | ￥120,000 | 88° | 13000ℓm | 127W | 102.4ℓm/W | |
| 15° | 0.65A | ||||||
仕様、外形寸法図
投光器本体
単位:mm
| LEDモジュール寿命 | 60000時間 |
|---|---|
| 光束維持率 | 70％ |
| 光源色 | 5000K相当(昼白色タイプ) |
| 平均演色評価数 | Ra70 |
| 入力電圧 | 100/200～242V |
| 調光 | 不可 |
| 前面カバー | 強化ガラス |
| 反射鏡 | アルミ(内面シリカガラス仕上) |
| 放熱部 | アルミ、銅 |
| 支持枠 | アルミダイカスト(ポリエステル塗装) |
| アーム | 鋼板(溶融亜鉛めっき) |
| 耐雷サージ | 15kV(コモンモード) |
| 保護等級 | IP43 |
| 使用温度範囲 | -5℃～+35℃ |
| 仕上色 | グレイ |
| 質量 | 5.7kg |
電源ユニット

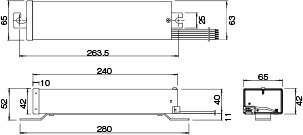

250W相当タイプ用
400W相当タイプ用
単位:mm
レディオック フラッド スポラートには電源ユニットが含まれています。電源ユニットを屋外に露出で使用する場合は、口出線を下向きに取り付けてください。
| 本体 | 鋼板 |
|---|---|
| 口出線 | 800mm |
| 適合ポール | 収納可能ポール内径ø105.3(4B)以上 |
| 耐雷サージ | 15kV(コモンモード) |
| 使用温度範囲 | -25℃～+40℃ |
| 質量 | 1.5kg(250W相当タイプ用) 2.2kg(400W相当タイプ用) |
- ※LEDにはバラツキがあるため、光色及び明るさが素子ごとに異なることがありますのでご了承ください。
- ※商品改良のため、仕様・外観を予告無しに変更することがありますのでご了承ください。
- ※特性値はすべて周囲温度25℃時の値です。周囲温度により特性値は変わります。
- ※LEDモジュール寿命は設計寿命であり、その寿命を保証するものではありません。
