「LEDioc LEDアイランプ」シリーズに電源別置形(高出力タイプ)100Wを発売
2012年12月18日
岩崎電気株式会社は、発売以来ご好評をいただいている「LEDioc(レディオック) LEDアイランプ」に、従来の「LEDアイランプ 45W」の約2.6倍の明るさの「LEDアイランプSP 100W」を開発。反射形水銀ランプ300Wから置き換え可能な、電源別置形の高出力LEDランプです。ランプ光束値10000ℓmを達成した「HSタイプ」と「Sタイプ」の2品種と、専用電源ユニットを、2013年1月より発売します。
「LEDアイランプSP 100W」は、高出力LEDランプで1kgを下回る僅か990gの軽量設計。HS形ホルダ、O39ホルダ(配光可変形)に適合する「HSタイプ」と、S形ホルダ、O39ホルダ(一般形)に適合する「Sタイプ」の2品種で、看板照明器具や作業灯などで多数使用されているランプ(反射形水銀ランプ※1と安定器、もしくは反射形セルフバラスト水銀ランプ※2)を交換するだけで、既存器具が使用可能です。
全光束値10000ℓm、ランプ効率も水銀ランプの約2倍以上の100ℓm/Wと高効率で、反射形セルフバラスト水銀ランプ500Wから置き換えた場合は約77％、反射形水銀ランプ300Wと置き換えた場合は約64％の消費電力を削減できます。
「配光の自然な広がり」「明るさ」「低消費電力」「長寿命」を兼ね備えた、環境にやさしいLEDランプです。さらに、使用温度範囲が-25℃～+40℃と幅広く、屋外の看板照明や作業などの他、高天井もご使用いただけます。
- ※「SP」 Separate(別々) Power supply(電源)の頭のアルファベットをつけて「LEDアイランプSP」とし、発売済の16W(18W)、45W(52W)の電源内蔵形のLEDアイランプと区別しています。
- ※1 反射形水銀ランプ：ランプ内に反射膜加工し、セードなどの器具がなくても使用できる、安定器別置で点灯できる水銀ランプの一種。
- ※2 反射形セルフバラスト水銀ランプ：上記タイプのランプで安定器を別途取り付けずに点灯できる水銀ランプの一種。
「LEDioc LEDアイランプSP 100W」の主な特長
(1) 高出力で節電、CO₂削減にも貢献
高効率モジュールを採用。100Wで全光束値10000ℓm、ランプ効率100ℓm/Wと水銀ランプ(300Wは約50ℓm/W)の約2倍の高効率を実現しました。
反射形セルフバラスト水銀ランプ500Wから置き換えた場合、約77％消費電力を削減でき、反射形水銀ランプ300Wからの置き換えでは約64％消費電力を削減、水銀ランプ250Wから置き換えた場合でも約57％消費電力を削減することができます。(200V時)
(2) 1kgを下回る軽量設計。汎用性の高いホルダに適合
僅か990gの軽量設計。器具への負担を軽減し、看板照明や工事現場などで幅広く使用されているHS形ホルダやS形ホルダ、高天井用ホルダ(O39)にも適合※します。
- ※高天井用ホルダ(O39)と組合せて使用する場合は、セードを外してご使用ください。(落下防止ワイヤ、HS形、S形ホルダ用防水パッキン同梱)
(3) 極性フリー
ランプ内にブリッジ回路を組込み、プラス・マイナスを逆にしても点灯。
LEDは直流点灯のため、電源別置形の場合、極性を合わせる必要がありましたが、極性に関係なく点灯が可能です。(注1)
- 注1：ランプは極性フリーですが、安全性を確保するため、施工時はソケットシェル側を電源のマイナス側に接続してください。
(4) 長寿命60000時間
ランプ部と電源部を別置きにすることで、それぞれに合わせた放熱設計の最適化を行い、定格寿命60000時間を達成。水銀ランプ300Wの約5倍の長寿命で省メンテナンスです。
(5) 使用環境がさらに拡大。寒冷地でも使用可能
使用温度範囲は-25～+40℃。寒冷地などの低温環境でも使用できます(使用温度範囲とは、点灯時周囲温度です)。
100/200～242V±6％、50/60Hz共用仕様なので、電圧が多少不安定な場所でも点灯。
電源部の二次側配線長は高天井での使用を考慮して50mまで対応が可能。
(6) 低誘虫・低劣化
虫の好む紫外線域の波長をほとんど含んでいない光で、虫の誘引を抑制できます。
「LEDioc LEDアイランプSP 100W」の主な仕様
ランプ部
| HSタイプ | Sタイプ | ||
|---|---|---|---|
| 形式 | LDRS100N-H-E39/HSA | LDRS100N-H-E39/SA | |
| 適合器具 | HS形ホルダ、 O39ホルダ(配光可変形) |
S形ホルダ、 O39ホルダ(一般形) |
|
| 口金 | E39 | ||
| 順電圧(V) | 91 | ||
| 順電流(A) | 1.1 | ||
| 全光束(ℓm) | 10000 | ||
| 相関色温度(K) | 5000 | ||
| 平均演色評価数(Ra) | 70 | ||
| 定格寿命(時間) | 60000 | ||
| ランプ効率(ℓm/W) | 100 | ||
| 光束維持率 | 70 | ||
| ランプ電力(W) | 100 | ||
| 使用温度(℃) | -25～+40 | ||
| 寸法(mm) | 全長 | 215 | 166 |
| 外径 | ø200 | ø200 | |
| 質量(g) | 990 | 970 | |
| 希望小売価格(税抜) | 44,000円 | 44,000円 | |
- ※LEDアイランプSPは直流点灯です。必ず専用電源と組合せてご使用ください。(商用電源や安定器の二次側に直接接続しないでください)
電源部
| 種 別 | LEDアイランプSP 100W専用電源 | |||
|---|---|---|---|---|
| 形式 | LE100110HS1/2.4-A1 | |||
| 入力電圧(V) | 100/200～242 | |||
| 定格周波数(Hz) | 50/60共用 | |||
| 入力電流(A) | 100V時 | 200V時 | 242V時 | |
| 1.12 | 0.56 | 0.47 | ||
| 入力電力(W) | 111 | 110 | 109 | |
| 入力容量(VA) | 112 | 112 | 113 | |
| 寸法(mm) | 全長 | 280 | ||
| 最大高 | 52 | |||
| 最大幅 | 75 | |||
| 取付穴ピッチ | 263.5 | |||
| 質量(kg) | 2.2 | |||
| 二次側配線長 | 50m以下 | |||
| 希望小売価格(税抜) | 25,800円 | |||
目標販売数
30,000本／年

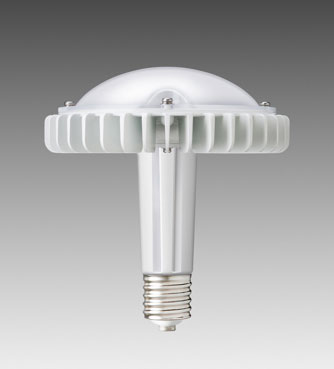

LEDアイランプSP 100W
LEDアイランプSP 100W専用電源
【重要】改修などで既設の器具を継続して使用する場合は、必ず器具の点検を行ってください。
